웜 기어박스와 기타 기어 유형: 장점과

기계식 변속기 시스템의 세계에서는 효율성, 내구성 및 성능을 보장하기 위해 올바른 유형의 기어박스를 선택하는 것이 중요합니다. 다양한 기어 종류 중에서, 웜기어박스 독특한 디자인과 특정 용도로 인해 두각을 나타냅니다. 그러나 요구 사항에 가장 적합한 것을 결정하려면 웜 기어박스가 스퍼 기어, 헬리컬 기어, 베벨 기어와 같은 다른 기어 유형과 어떻게 비교되는지 이해하는 것이 중요합니다.

웜 기어박스란 무엇입니까?

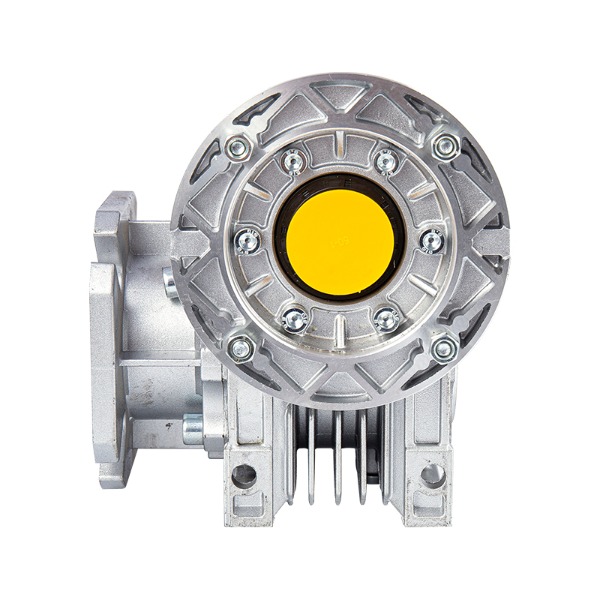

웜 기어박스는 웜(나사 모양의 기어)이 웜 휠(웜과 맞물리는 톱니가 있는 기어)과 맞물리는 특정 유형의 기어 세트입니다. 이 설계는 높은 토크 전달을 가능하게 하며 컴팩트한 공간에서 상당한 감속비를 달성할 수 있습니다. 웜 기어박스는 컨베이어, 리프트 및 일부 자동차 시스템과 같이 공간 제약과 높은 토크가 문제가 되는 응용 분야에 널리 사용됩니다.

웜기어박스의 주요 특징

• 높은 감속비: 웜 기어박스는 단일 단계에서 종종 20:1 ~ 300:1 범위에서 상당한 속도 감소를 달성할 수 있어 토크가 높은 응용 분야에 이상적입니다.
• 직각 전송: 웜 기어박스는 변속기 방향으로 90도 회전을 제공하므로 공간 제약이 있는 설계에 유용할 수 있습니다.
• 자동 잠금 기능: 웜 기어박스의 주요 장점 중 하나는 자동 잠금 기능입니다. 이는 웜기어가 구동되지 않을 때 웜휠이 회전하는 것을 방지하여 리프팅 및 유지 메커니즘에 유용함을 의미합니다.
• 효율성: 웜 기어박스는 토크 전달 측면에서 상대적으로 효율적이지만 웜과 웜휠 사이의 마찰 손실로 인해 다른 기어 유형에 비해 효율성이 떨어지는 경향이 있습니다.

웜 기어박스와 다른 기어 유형 비교

웜 기어박스는 특정 응용 분야에서 매우 효율적이지만 장점과 단점 측면에서 일반적으로 사용되는 다른 기어 유형과 비교하는 것이 중요합니다.

웜 기어박스와 스퍼 기어 비교

스퍼 기어는 가장 일반적인 유형의 기어이며 회전축과 평행한 직선 톱니로 구성됩니다. 이는 간단하고 비용 효율적이며 동력 전달에 효율적입니다.

스퍼 기어의 단점:

• 스퍼 기어는 상당한 감속비가 필요한 응용 분야에는 적합하지 않습니다. 고속 작동으로 인해 소음과 마모가 발생할 수 있습니다.
• 웜 기어박스와 동일한 자동 잠금 기능을 제공하지 않습니다.

웜 기어박스와 헬리컬 기어 비교

헬리컬 기어에는 회전축에 대해 비스듬히 절단된 톱니가 있습니다. 이 설계는 평기어에 비해 더 부드럽고 조용한 작동을 제공하지만 더 정밀한 정렬이 필요합니다.

헬리컬 기어의 단점:

• 헬리컬 기어는 다른 기어 유형보다 제조가 복잡하고 비용이 더 많이 들 수 있습니다.
• 웜 기어박스와 달리 자동 잠금 기능을 제공하지 않습니다.

웜 기어박스와 베벨 기어

베벨 기어는 일반적으로 90도 각도로 교차하는 샤프트 사이의 동작을 전달하도록 설계되었습니다. 입력축과 출력축의 축이 평행하지 않은 용도에 자주 사용됩니다.

베벨 기어의 단점:

• 베벨 기어는 설치 및 정렬이 더 복잡할 수 있으며, 올바르게 작동하려면 정밀한 설정이 필요한 경우가 많습니다.
• 웜 기어박스보다 부피가 커지는 경향이 있어 소형 애플리케이션에는 적합하지 않을 수 있습니다.

웜 기어박스의 장점과 단점

혜택:

컴팩트한 디자인: 웜 기어박스는 크기와 공간을 줄여 좁은 공간에 적합합니다.

높은 감속비: 웜 기어박스는 단일 단계에서 높은 감속비를 달성할 수 있는데, 이는 다른 많은 기어 유형에서는 가능하지 않습니다.

자동 잠금: 이 고유한 기능은 리프트 및 호이스트와 같이 하중 유지가 필수적인 응용 분야에서 특히 유용합니다.

조용한 작동: 웜기어 메시의 특성으로 인해 이러한 기어박스는 스퍼 기어나 베벨 기어에 비해 상대적으로 조용하게 작동하는 경향이 있습니다.

단점:

낮은 효율성: 웜 기어박스는 웜과 웜휠 사이의 마찰로 인해 다른 유형의 기어에 비해 효율성이 떨어집니다.

열 발생: 마찰로 인해 웜 기어박스는 더 많은 열을 발생시키며, 최적의 성능을 위해서는 냉각이나 윤활이 필요할 수 있습니다.

비용: 일부 응용 분야에서는 비교적 저렴하지만 웜 기어박스는 고정밀 제조가 필요하기 때문에 토크가 높은 응용 분야에서는 더 비쌀 수 있습니다.

웜기어박스의 응용

웜 기어박스는 상당한 감속비와 컴팩트한 디자인이 필요한 응용 분야에 이상적입니다. 이는 다음과 같은 산업에서 일반적으로 사용됩니다.

• 리프트 및 엘리베이터: 자동 잠금 기능은 역방향 움직임을 방지하는 데 중요합니다.
• 컨베이어: 무거운 하중을 천천히 움직여야 하는 용도에 적합합니다.
• 자동차 시스템: 조향 메커니즘 및 기어 감속 시스템에 사용됩니다.
• 윈치 및 호이스트: 리프팅 시스템에 필수적이며 컴팩트한 공간에서 높은 토크를 제공합니다.

결론

귀하의 응용 분야에 적합한 기어박스를 선택하는 것은 공간 제약, 토크 요구 사항, 효율성 요구 등 여러 요소에 따라 달라집니다. 웜기어박스는 높은 감속비, 자동 잠금 기능 등의 장점을 제공하지만 효율이 낮고 발열 등의 한계가 있습니다. 스퍼 기어, 헬리컬 기어 및 베벨 기어와 같은 기타 기어 유형은 특히 더 높은 효율성과 더 조용한 작동 측면에서 고유한 장점을 제공합니다.

응용 분야의 특정 요구 사항을 이해하면 요구 사항에 가장 적합한 기어박스 유형을 결정하는 데 도움이 됩니다. 의심스러울 때는 전문가와 상담하세요. 전문가 기어박스 변속기 시스템에서 귀중한 통찰력을 제공할 수 있습니다.

FAQ

1. 다른 기어에 비해 웜 기어박스의 주요 장점은 무엇입니까?

• 웜 기어박스의 주요 장점은 고유한 자동 잠금 기능과 함께 컴팩트한 공간에서 높은 감속비를 제공할 수 있다는 것입니다.

2. 웜 기어박스의 효율성은 다른 유형의 기어와 어떻게 비교됩니까?

• 웜 기어박스는 웜과 웜 휠 사이의 마찰로 인해 스퍼 기어 또는 헬리컬 기어보다 효율성이 떨어집니다.

3. 웜 기어박스는 고속 애플리케이션에 적합합니까?

• 웜 기어박스는 일반적으로 고속 응용 분야에 적합하지 않습니다. 저속, 고토크 설정에 가장 적합합니다.

4. 웜기어박스를 실외나 열악한 환경에서 사용할 수 있습니까?

• 예, 웜 기어박스는 열악한 환경에서 사용할 수 있지만 열 발생을 처리하려면 적절한 윤활 및 냉각이 필요할 수 있습니다.
