웜 기어박스 변속기의 일반적인 문제 및 해결 방법

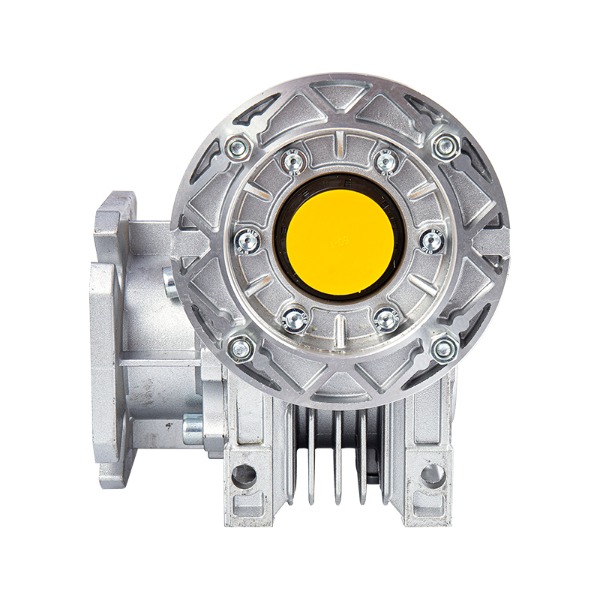

웜기어박스 변속기 시스템은 컴팩트한 디자인과 높은 감속비, 조용한 작동으로 산업기계, 컨베이어 시스템, 리프트, 자동화 장비 등에 널리 사용되고 있습니다. 그러나 기계식 동력 전달 장치와 마찬가지로 특정 오류가 발생하기 쉽습니다. 이러한 일반적인 문제를 이해하고 해결 방법을 알면 신뢰성과 서비스 수명이 크게 향상될 수 있습니다.

웜휠의 과도한 마모

웜 기어박스 변속기의 가장 일반적인 고장은 청동 웜휠의 마모가 가속화되는 것입니다. 이는 경화된 강철 웜과 부드러운 브론즈 휠 사이의 미끄럼 마찰로 인해 발생합니다. 부적절한 윤활, 정렬 불량 또는 과부하는 마모율을 급격하게 증가시킵니다.

증상:

• 백래시 증가
• 시끄러운 작동(연삭 또는 삐걱거리는 소리)
• 윤활유의 금속 입자
• 출력 토크 감소

수정 사항:

• 마모된 웜휠을 교체하고 웜에 손상이 있는지 검사하십시오.
• 올바른 점도와 윤활유 유형(일반적으로 EP 기어 오일 또는 합성유)을 사용하십시오.
• 입력 및 출력 샤프트가 올바르게 정렬되었는지 확인하십시오.
• 최대 부하 시 충격 부하와 빈번한 시동 정지를 피하십시오.

과열

열 발생은 슬라이딩 접촉으로 인해 웜 기어박스 변속기에 내재되어 있습니다. 그러나 온도가 너무 높으면(80~90°C 이상) 윤활유의 품질이 저하되고 마모가 증가하며 씰이 파손될 수 있습니다. 과열은 종종 높은 주변 온도, 최대 부하에서의 연속 작동 또는 오일 양 부족으로 인해 발생합니다.

증상:

• 하우징이 너무 뜨거워서 만질 수 없음
• 기름 냄새나 변색
• 씰을 지나 오일 누출
• 효율성 감소

수정 사항:

• 오일 레벨을 확인하고 필요한 경우 보충하십시오.
• 열 안정성이 더 좋은 고급 합성유로 교체하십시오.
• 외부 냉각 핀이나 강제 환기 팬을 추가합니다.
• 서비스 팩터를 줄입니다(입력 속도 또는 부하를 낮춤).

전문가 팁: 연속 작업 응용 분야에서는 간단한 열전대로 오일 온도를 모니터링하면 치명적인 고장을 예방할 수 있습니다.

오일 누출

오일 누출은 웜 기어박스 변속기 장치의 지속적인 골칫거리입니다. 일반적인 누출 지점에는 입력/출력 샤프트 씰, 하우징 결합 표면 및 브리더 벤트가 포함됩니다. 누출로 인해 윤활유가 낭비될 뿐만 아니라 오염물질이 유입될 수도 있습니다.

증상:

• 기어박스 아래에 웅덩이
• 짧은 작동 후 낮은 오일 레벨
• 씰이나 조인트 주변의 눈에 보이는 습기

수정 사항:

• 마모된 샤프트 씰을 교체하십시오. 샤프트 표면에 흠집이 나지 않았는지 확인하십시오.
• 재조립하는 동안 하우징 조인트에 혐기성 밀봉제를 바르십시오.
• 막힌 호흡기를 청소하거나 교체하여 압력 상승을 방지하십시오.
• 너무 많이 채우지 마십시오. 제조업체의 채우기 수준을 따르십시오.

과도한 진동 및 소음

웜 기어박스 변속기는 헬리컬 또는 스퍼 기어박스보다 더 조용하게 작동하지만 비정상적인 진동이나 덜거덕거림은 문제가 있음을 나타냅니다. 베어링 고장, 웜 샤프트 정렬 불량 또는 기어 톱니 손상 등의 원인이 있습니다.

증상:

• 주기적으로 노크하거나 덜거덕거리는 소리
• 가시적인 샤프트 진동
• 정상 기준을 초과하는 가속도계 판독값

수정 사항:

• 모터와 기어박스 입력 사이의 커플링 정렬을 확인하십시오.
• 베어링에 구멍이나 케이지 손상이 있는지 검사하십시오. 필요한 경우 교체하십시오.
• 웜 샤프트 축 유격이 사양(일반적으로 0.05~0.15mm) 내에 있는지 확인합니다.
• 공진을 제거하려면 기초 볼트를 조이십시오.

조기 베어링 고장

베어링은 웜 샤프트와 웜 휠 샤프트를 지지합니다. 웜 기어박스 변속기에서 웜 샤프트의 스러스트 베어링은 높은 축방향 하중을 견뎌냅니다. 부적절한 윤활, 오염 또는 예압 오류로 인해 조기 베어링 고장이 발생합니다.

증상:

• 입력축을 손으로 돌릴 때의 거칠기
• 고주파 진동
• 작동 중 금속 소음

수정 사항:

• 동일한 정밀도 등급(예: P6 또는 P5)으로 베어링을 교체하십시오.
• 올바른 예압을 사용하십시오. 너무 많으면 과열이 발생합니다. 너무 적으면 놀이가 발생합니다.
• 20μm 이상의 입자를 제거하기 위해 윤활제 여과를 개선합니다.
• 하우징 보어가 마모되거나 둥글지 않은지 확인하십시오.

윤활유 오염 및 품질 저하

웜 기어박스 변속기의 윤활유 수명은 더 높은 작동 온도와 슬라이딩 동작으로 인해 다른 기어 유형보다 짧습니다. 물 유입, 산화 및 입자 오염이 일반적입니다.

증상:

• 유백색 또는 탁한 오일(물)
• 검고 타는 냄새(산화)
• 주택 내부의 슬러지 침전물

수정 사항:

• 정기적으로(일반적으로 2,500~5,000시간마다) 오일 교환을 수행하십시오.
• 웜 드라이브용으로 설계된 합성 PAO 또는 PAG 오일을 사용하십시오.
• 습기 유입을 방지하기 위해 건조제 브리더를 설치하십시오.
• 실험실 분석을 위해 정기적으로 오일 샘플을 채취하십시오.

시간이 지남에 따라 백래시 증가

웜기어박스 변속기의 초기 백래시는 유막 형성 및 열팽창에 필요합니다. 그러나 백래시가 너무 많으면 위치 결정 정확도가 떨어지고 충격 하중이 발생합니다. 점진적인 백래시 증가는 웜휠 톱니의 마모를 나타냅니다.

증상:

• 서보 응용 분야의 반복성이 좋지 않습니다.
• 방향전환시 딸깍거리는 소리
• 출력축을 진동시킬 때 헐거움이 느껴짐

수정 사항:

• 분할 웜 설계의 경우 웜의 축 위치를 조정하여 백래시를 줄입니다.
• 톱니 마모가 원래 두께의 15%를 초과하면 웜휠을 교체하십시오.
• 조정이 불가능한 기어박스의 경우 전체 기어 세트 교체를 고려하십시오.
• 정밀도가 중요한 경우 반복적인 역방향 하중 사이클을 피하십시오.

웜기어박스 변속기 예방정비 체크리스트

서비스 수명을 최대화하려면 다음 루틴을 구현하십시오.

• 주간: 누출, 비정상적인 소음 및 하우징 온도에 대한 육안 검사.
• 월간: 오일 레벨을 확인하고 동일한 유형의 윤활유를 보충하십시오.
• 분기별: 오염에 대한 샘플 오일; 깨끗한 호흡.
• 매년: 백래시와 베어링 엔드플레이를 측정합니다. 80°C 이상 작동하는 경우 조건에 관계없이 오일을 교체하십시오.
• 2년마다: 분해, 청소, 웜 및 휠 접촉 패턴 검사, 씰 교체.

결론

웜 기어박스 전송 시스템은 적절하게 유지 관리될 때 견고하고 안정적입니다. 마모, 과열, 누출, 진동, 베어링 고장, 윤활유 성능 저하 및 백래시와 같은 가장 일반적인 문제는 올바른 윤활유 선택, 정기 검사 및 신속한 수리를 통해 예방할 수 있습니다. 근본 원인을 이해하고 위에 설명된 수정 사항을 적용함으로써 유지 관리 팀은 계획되지 않은 가동 중지 시간을 50% 이상 줄이고 기어박스 수명을 크게 연장할 수 있습니다. 특정 공차 및 윤활유 등급에 대해서는 항상 원래 장비 설명서를 참조하고 웜 드라이브에서는 온도가 건강 상태를 나타내는 가장 좋은 지표라는 점을 기억하십시오.
