웜기어 감속기란 무엇입니까? 초보자를 위한 완벽한 가이드

기계식 동력 전달 분야에서 단순성, 소형화, 토크 증대의 조합을 제공하는 장치는 거의 없습니다. 웜기어 감속기 . 공학 학생이든, 유지 보수 기술자이든, 처음으로 자동화된 기계를 만드는 취미 생활자이든, 이 필수 구성 요소를 이해하면 더 나은 설계 및 조달 결정을 내리는 데 도움이 됩니다.

웜기어 감속기란 정확히 무엇입니까?

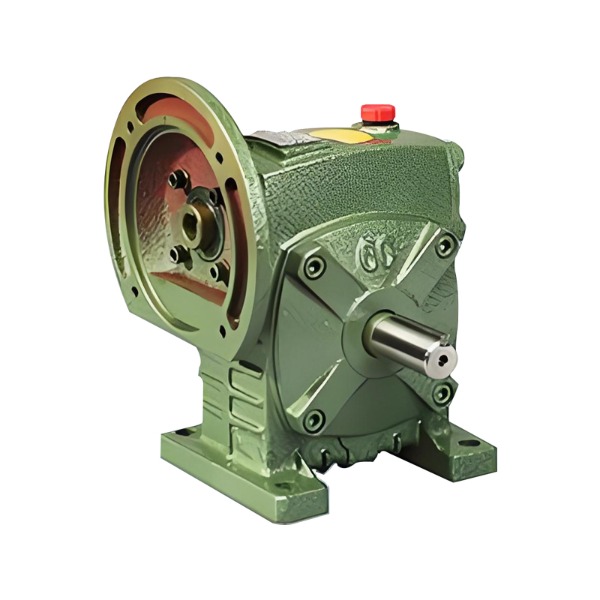

웜기어 감속기는 토크를 높이면서 회전 속도를 줄이는 기계 장치입니다. 이는 웜(나사처럼 보임)과 웜휠(나선형 톱니가 있는 기어)의 두 가지 주요 요소로 구성됩니다. 웜은 구동 구성 요소입니다. 웜휠은 구동 구성 요소입니다.

샤프트가 평행한 기존 기어 트레인과 달리 웜 기어 감속기는 일반적으로 교차하지 않는 수직 샤프트 사이에서 동작을 전달합니다. 이러한 직각 구성은 공간을 절약하고 소형 기계 설계를 가능하게 합니다.

웜기어 감속기는 어떻게 작동합니까?

작동 원리는 믿을 수 없을 정도로 간단합니다. 웜이 회전함에 따라 나선형 나사산이 웜휠의 톱니를 밀어냅니다. 웜의 스레드는 본질적으로 원통을 감싸는 연속적인 경사면이기 때문에 웜이 완전히 회전할 때마다 웜휠은 단 하나의 톱니(또는 톱니의 일부)만큼 전진합니다.

이 형상은 단일 단계에서 높은 감속비를 생성합니다. 예를 들어, 웜에 단일 시작(하나의 연속 스레드)이 있는 경우 웜을 완전히 한 바퀴 돌리면 웜 휠이 톱니 하나만큼 이동합니다. 휠의 톱니 수가 50개인 경우 출력 샤프트는 입력 속도의 1/50로 회전합니다.

주요 기계적 동작:

• 슬라이딩 동작 – 구르는 스퍼 기어나 헬리컬 기어와 달리 웜 기어는 슬라이딩 접촉에 크게 의존합니다. 이로 인해 열이 발생하므로 적절한 윤활이 필요합니다.
• 자동 잠금 속성 – 많은 구성에서 웜은 휠을 구동할 수 있지만 휠은 웜을 역구동할 수 없습니다. 이는 호이스트와 컨베이어에 있어 귀중한 안전 기능입니다.

중요: 모든 웜 드라이브가 자동으로 잠기는 것은 아닙니다. 자동 잠금 상태는 리드각과 마찰 계수에 따라 달라집니다. 경험에 따르면 리드 각도가 약 5~6도 미만이면 일반적으로 자체 잠금 동작이 제공됩니다.

웜기어 감속기의 주요 구성품

부품을 이해하면 문제 해결 및 선택에 도움이 됩니다. 다음은 간단한 분석입니다.

재료의 선택은 의도적입니다. 웜은 단단한 강철로 만들어지고 바퀴는 부드러운 청동으로 만들어집니다. 이러한 서로 다른 재료 쌍은 마모를 줄이고 더 부드러운 휠이 웜에 약간 일치하도록 하여 접촉 면적과 하중 분산을 개선합니다.

감소율 및 효율성

웜기어 감속기의 특징 중 하나는 컴팩트한 공간에서 높은 감속비를 달성할 수 있다는 것입니다. 단일 스테이지 장치는 일반적으로 5:1에서 100:1까지의 비율을 제공합니다. 2단계 장치는 1000:1을 초과할 수 있습니다.

그러나 이러한 높은 감소에는 효율성이라는 절충안이 따릅니다. 웜은 구르지 않고 바퀴에 대해 미끄러지기 때문에 마찰 손실이 상당합니다. 일반적인 효율성 범위는 다음과 같습니다.

• 낮은 감소율(5:1 ~ 20:1): 80~90%
• 중간 감소(30:1 ~ 60:1): 65~80%
• 높은 감소율(70:1 이상): 50~65%

비교를 위해 비슷한 비율의 스퍼 기어 감속기는 95% 효율을 달성할 수 있지만 자동 잠금 기능이나 동일한 소형 직각 레이아웃을 제공하지 않습니다.

웜기어 감속기 사용의 장점

엔지니어와 설계자는 몇 가지 실질적인 이점을 위해 웜기어 감속기를 선택합니다.

단일 단계에서 높은 감소율
다른 기어 유형에는 웜 단계 1개의 감소를 맞추기 위해 2~3개의 단계가 필요한 경우가 많습니다. 이를 통해 부품 수, 조립 시간 및 전체 장비 크기가 줄어듭니다.

직각 동력 전달
모터가 구동축에 수직으로 장착되어야 하는 경우 웜기어 감속기는 추가 베벨 기어나 복잡한 브래킷 없이 레이아웃 문제를 해결합니다.

자동 잠금 기능
리프팅 애플리케이션(예: 엘리베이터, 잭, 컨베이어 경사)에서 자동 잠금 기능은 전원이 제거될 때 역회전을 방지합니다. 이는 기계식 브레이크 역할을 하여 안전성을 향상시킵니다.

조용하고 원활한 작동
지속적인 슬라이딩 맞물림은 특히 중간 속도에서 다른 기어 유형에 비해 진동과 소음이 적습니다.

과부하 내성
웜휠 재질(청동)은 부서지기 쉬운 파손 없이 탄력적으로 변형될 수 있으므로 약간의 정렬 불량이나 순간적인 과부하가 더 잘 견딜 수 있습니다.

고려해야 할 제한 사항

어떤 기술도 완벽하지 않습니다. 웜 기어 감속기에는 시스템 설계에 고려해야 할 몇 가지 제약 조건이 있습니다.

효율성 저하
언급한 바와 같이 마찰은 특히 높은 비율에서 효율성을 감소시킵니다. 이는 더 많은 에너지가 열로 손실됨을 의미하며, 이는 연속 작업 응용 분야에서 추가 냉각이 필요할 수 있습니다.

발열
과도한 열은 윤활유의 품질을 저하시키고 씰을 손상시키거나 부품의 열팽창을 유발할 수 있습니다. 엔지니어는 기계적 토크 제한뿐만 아니라 화력 제한도 계산해야 합니다.

제한된 입력 속도
높은 입력 속도(3000~4000rpm 이상)는 과열 및 빠른 마모로 이어질 수 있습니다. 웜 감속기는 AC 모터, 서보 모터 또는 유압 모터의 적당한 입력 속도에 가장 적합합니다.

백래시
웜 드라이브는 낮은 백래시(정밀 등급)로 제조될 수 있지만 표준 상용 장치는 고품질 스퍼 또는 유성 기어박스보다 백래시가 더 높습니다. 이는 CNC 로터리 테이블과 같은 정밀한 위치 지정 애플리케이션에 중요합니다.

산업 전반의 일반적인 응용 분야

많은 일상 기계와 산업 기계에서 웜기어 감속기를 접하게 됩니다. 다음은 기능별로 그룹화된 일반적인 예입니다.

이러한 각 예에서 주요 요구 사항은 일반적으로 저속에서 높은 토크이며 때로는 자동 잠금 요구 사항이나 공간 제약이 있는 경우도 있습니다.

올바른 웜기어 감속기를 선택하는 방법

기계에 적합한 장치를 선택하는 것은 단지 비율과 토크 이상의 것을 의미합니다. 다음 논리적 순서를 따르십시오.

1단계 – 입력 및 출력 요구 사항 정의

• 모터 출력(kW 또는 HP)
• 입력속도(rpm)
• 원하는 출력 속도(rpm)
• 필요한 출력 토크(Nm 또는 lb-in)

2단계 - 서비스 요소 결정
부하 유형(균일, 중간 충격, 강한 충격) 및 일일 작동 시간을 기준으로 합니다. 설계 토크를 얻으려면 필요한 토크에 서비스 팩터를 곱하십시오.

3단계 – 비율 확인
입력 속도를 출력 속도로 나눕니다. 사용 가능한 가장 가까운 표준 비율을 선택하십시오.

4단계 – 열용량 확인
감속기가 허용 온도 상승을 초과하지 않고 열을 방출할 수 있는지 확인하십시오. 그렇지 않은 경우 더 큰 장치, 외부 냉각 또는 강제 윤활을 고려하십시오.

5단계 – 장착 방향 확인
웜 감속기는 종종 특정 수준까지 오일로 채워져 있습니다. 거꾸로 장착하거나 표준이 아닌 각도로 장착하려면 특별한 윤활 수정이 필요할 수 있습니다.

6단계 – 자동 잠금 요구 사항 확인
백드라이빙 방지가 중요한 경우 선택한 리드 각도와 마찰 조건이 부하 및 작동 온도에서 자동 잠금을 보장하는지 제조업체에 확인하십시오.

윤활 및 유지보수 모범 사례

적절한 윤활은 웜기어 감속기의 수명을 위한 가장 중요한 요소입니다. 슬라이딩 접점은 일반 기어 오일이 견딜 수 없는 열과 전단 응력을 발생시킵니다.

윤활유 선택 가이드:

• 극압(EP) 첨가제가 포함된 합성 또는 광유를 사용하십시오.
• 점도는 속도와 주변 온도에 따라 달라집니다. ISO VG 220~460이 일반적입니다.
• 청동을 부식시킬 수 있는 활성 황이 함유된 오일은 사용하지 마십시오.

유지보수 체크리스트:

• 처음 200~400시간 작동한 후(길들이기 기간) 오일을 교환하십시오.
• 그 이후에는 2500~4000시간마다 또는 6~12개월마다 교체하십시오.
• 씰, 하우징 온도, 비정상적인 소음을 정기적으로 검사하십시오.
• 오일 누출 및 오염(물, 먼지, 금속 입자)을 확인하십시오.

문제 징후로는 과도한 하우징 열(200°F / 93°C 이상), 진동 증가 또는 윤활유에서 검고 타는 냄새 등이 있습니다.

자주 묻는 질문

Q1: 웜기어 감속기는 가역적인가요?
답: 보통은 아닙니다. 대부분의 표준 장치는 자동 잠금으로 인해 역구동이 불가능합니다. 특수 저마찰 설계(예: 웜에 롤러 베어링 포함)는 되돌릴 수 있지만 덜 일반적입니다.

Q2: 웜휠은 왜 청동으로 만들어졌나요?
A: 청동은 경화된 강철에 대한 우수한 내마모성 특성을 갖고 있으며, 순응성과 내부식성도 우수합니다. 알루미늄 청동 또는 인청동이 일반적인 선택입니다.

Q3: 연속 운전에 웜기어 감속기를 사용할 수 있습니까?
A: 예. 하지만 열 등급을 계산해야 합니다. 연중무휴 작동의 경우 순수 기계적 토크 계산에서 제안하는 것보다 더 큰 프레임 크기를 선택하거나 강제 냉각을 추가하십시오.

Q4: 웜 감속기와 유성 감속기의 차이점은 무엇입니까?
A: 유성 감속기는 더 높은 효율성과 더 낮은 백래시를 제공하지만 자동 잠금 기능이 부족하고 일반적으로 높은 감속비에 비해 더 비쌉니다. 웜 감속기는 직각 응용 분야에 더 간단하고 자동 잠금 기능이 있으며 더 컴팩트합니다.

결론

웜 기어 감속기는 특히 직각 레이아웃이나 패시브 백스톱 보호가 필요한 경우 토크를 증가시키면서 속도를 줄이는 견고하고 컴팩트하며 다양한 솔루션입니다. 효율성은 다른 기어 유형보다 낮지만 높은 단일 단계 감속, 조용한 작동 및 고유한 자동 잠금 기능의 장점으로 인해 자재 취급에서 자동차 시스템에 이르는 산업에서 없어서는 안 될 요소입니다.

장치를 선택할 때 감속비, 열용량 및 윤활 유형이라는 세 가지 중요한 요소에 중점을 두십시오. 적절한 선택과 유지 관리를 통해 고품질 웜기어 감속기는 수년간 안정적인 서비스를 제공할 것입니다.
