구형 기어박스: 작동 방식 및 응용 분야 이해

웜기어박스 변속기 기계식 동력전달의 기초기술로, 컴팩트한 공간에서 높은 감속비가 요구되는 산업 전반에 걸쳐 널리 사용됩니다. 기존 헬리컬 또는 스퍼 기어 시스템과 달리 웜 기어박스 변속기는 웜(나사)과 웜 휠(기어) 사이의 고유한 슬라이딩 동작에 의존합니다. 이 설계는 종종 단일 감소 단계를 통해 직각 토크 전달을 가능하게 하는 동시에 소음 감소 및 자동 잠금 기능과 같은 고유한 이점을 제공합니다.

웜 기어박스 변속기 작동 방식

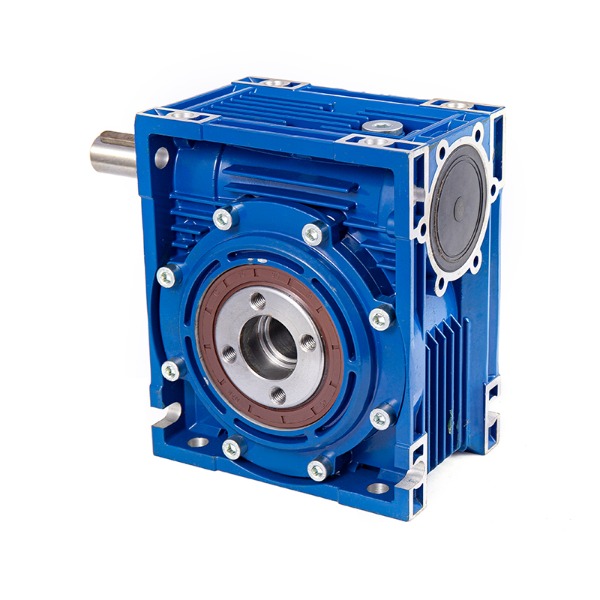

웜 기어박스 변속기는 경화 강철 웜(입력)과 청동 또는 주철 웜 휠(출력)이라는 두 가지 주요 구성 요소로 구성됩니다. 웜에는 바퀴의 톱니와 맞물리는 하나 이상의 나선형 나사산이 있습니다. 웜이 회전하면 나사산이 휠 톱니를 밀어 휠이 회전하게 됩니다. 웜의 축은 휠의 축과 수직이므로 90도 구동 구성을 만듭니다.

주요 기계적 특성은 모션이 주로 웜에서 휠로 전달되지만 쉽게 역전되지 않는다는 것입니다. 이는 슬라이딩 표면 사이의 마찰각이 일반적으로 웜의 리드각을 초과하여 자체 잠금 효과를 생성하기 때문에 발생합니다. 이로 인해 웜 기어박스 변속기는 하중 유지가 중요한 호이스트, 리프트 및 컨베이어 시스템에 이상적입니다.

핵심 장점 및 한계

장점과 단점을 이해하면 엔지니어가 적절한 드라이브 솔루션을 선택하는 데 도움이 됩니다. 다음은 간결한 요약입니다.

웜 기어박스 변속기의 주요 응용 분야

콤팩트한 형태와 높은 감속비로 인해 웜기어박스 변속기 시스템은 다양한 분야에 나타납니다.

• 자재 취급: 컨베이어, 팔레타이저, 버킷 엘리베이터 - 자동 잠금 기능이 의도하지 않은 역방향 이동을 방지합니다.
• 자동화된 게이트 및 장벽: 슬라이딩 게이트, 붐 배리어 및 주차 시스템은 고유한 제동 작용의 이점을 얻습니다.
• 산업용 리프팅: 수동 및 경량 전기 호이스트, 잭 및 로딩 도크는 역전되지 않는 특성에 의존합니다.
• 식품 가공: 스테인리스 스틸 하우징이 포함된 밀폐형 설계는 세척 기능과 조용한 작동을 제공합니다.
• 포장 기계장치: 인덱싱 테이블, 라벨러 및 필러는 서보 모터 없이 정확한 위치 지정을 요구합니다.
• 태양광 추적 시스템: 단일 축 추적기는 바람에 의한 백 드라이브에 저항하기 위해 웜 기어박스 변속기를 사용합니다.

기술 선택 매개변수

특정 작업을 위해 웜 기어박스 변속기를 선택할 때 엔지니어는 다음을 평가해야 합니다.

효율성과 열 관리

웜 기어박스 변속기의 슬라이딩 동작은 롤링 접촉 기어보다 더 많은 마찰을 생성합니다. 효율성은 리드각과 윤활유 점도에 따라 크게 달라집니다. 단일 시작 웜(낮은 리드 각도)의 경우 효율성이 50-60%로 떨어질 수 있지만 자동 잠금 기능이 더 안정적입니다. 다중 시작 웜(더 많은 스레드)은 효율성을 75-85%로 향상시키지만 자동 잠금을 줄이거나 제거합니다.

열 출력을 관리하기 위해 제조업체는 종종 냉각 리브가 있는 하우징을 설계하거나 지속적인 작업 응용 분야를 위해 팬 냉각을 통합합니다. 윤활유 성능이 저하되면 브론즈 휠 마모가 가속화되므로 적절한 오일 선택과 교환 간격이 중요합니다.

설치 및 유지 관리 모범 사례

올바르게 장착하면 서비스 수명이 연장됩니다. 주요 지침은 다음과 같습니다.

정렬: 입력 샤프트와 출력 샤프트 사이의 정렬 불량으로 인해 톱니 접촉이 고르지 않아 조기 파손이 발생합니다.

백래시 조정: 일부 웜 기어박스 변속기 설계에서는 마모를 보상하기 위해 중심 거리 조정이 가능합니다.

호흡 위치: 오일 누출을 방지하기 위해 최종 장착 방향에서 가장 높은 지점에 브리더를 설치하십시오.

초기 실행: 최대 부하 작동 전에 짧은 길들이기 기간(50% 부하에서 2~4시간)을 권장합니다.

오일 교환 일정: 처음에는 100~200시간(새 기어박스의 경우) 후에 교체하고 그 다음에는 2,500시간마다 또는 매년 교체합니다.

자주 묻는 질문(FAQ)

Q1: 웜 기어박스 변속기는 항상 자동 잠금 기능을 갖고 있나요?
아니요. 자동 잠금 기능은 마찰 계수, 리드각 및 표면 마감에 따라 달라집니다. 경험에 따르면 리드각이 5~6° 미만인 단일 시작 웜은 정적 조건에서 자체 잠금 기능을 제공합니다. 다중 시작 웜 또는 고효율 설계에서는 자동 잠금이 거의 발생하지 않습니다. 항상 제조업체 데이터로 확인하십시오.

Q2: 웜휠은 왜 일반적으로 청동으로 만들어지나요?
청동은 경화된 강철에 대한 탁월한 발수 방지 특성을 갖고 있으며 벌레를 손상시키지 않고 작은 잔해물을 박을 수 있습니다. 경계 윤활 조건에서 낮은 마찰 계수는 웜 기어박스 변속기의 슬라이딩 접촉에 필수적입니다.

Q3: 웜 기어박스 변속기를 수동으로 역구동할 수 있습니까?
자동 잠금 설계에서는 역구동이 불가능하거나 매우 높은 역방향 토크가 필요합니다. 자동 잠금 기능이 없는 모델의 경우 수동 역회전이 가능할 수 있지만 제어할 수 없는 가속으로 인해 제동 시스템 없이는 권장되지 않습니다.

Q4: 웜 기어박스 변속기의 일반적인 서비스 수명은 얼마나 됩니까?
적절한 윤활과 정격 부하 내에서 상당한 효율성 손실이 발생하기 전까지 일반적으로 15,000~25,000 작동 시간이 소요됩니다. 휠 마모는 일반적인 제한 요소입니다. 주기적인 백래시 측정은 남은 수명을 예측하는 데 도움이 됩니다.

Q5: 기존 웜 기어 드라이브의 효율성을 높이려면 어떻게 해야 합니까?
웜 기어용으로 설계된 합성 폴리알파올레핀(PAO) 또는 폴리글리콜 윤활유로 전환하십시오. 오일 레벨이 올바른지 확인하십시오. 가능하면 입력 속도를 줄이십시오. 그러나 효율성이 높을수록 일반적으로 자동 잠금 기능이 저하됩니다.
