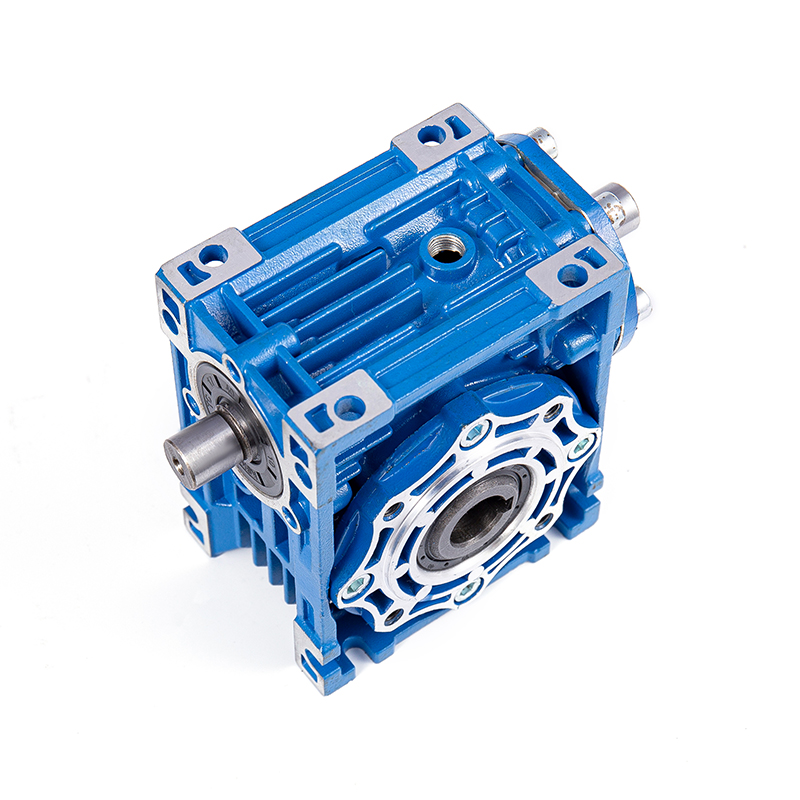

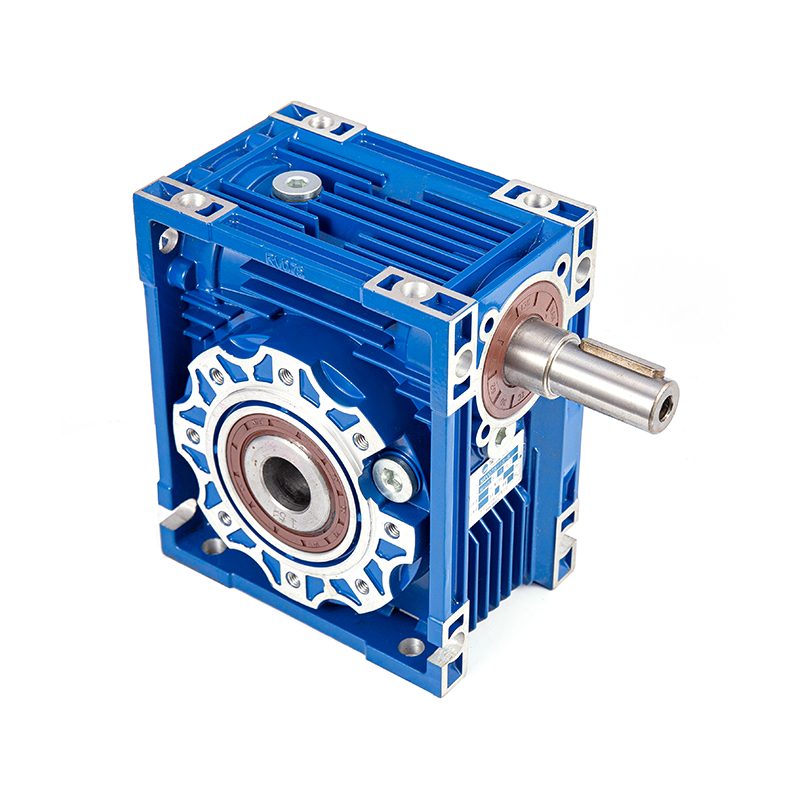

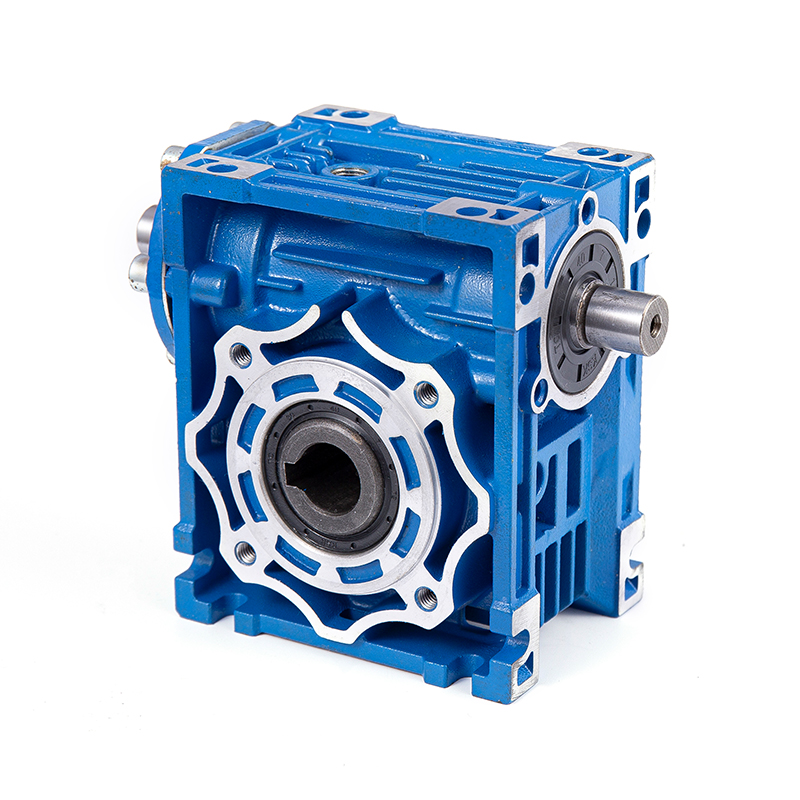

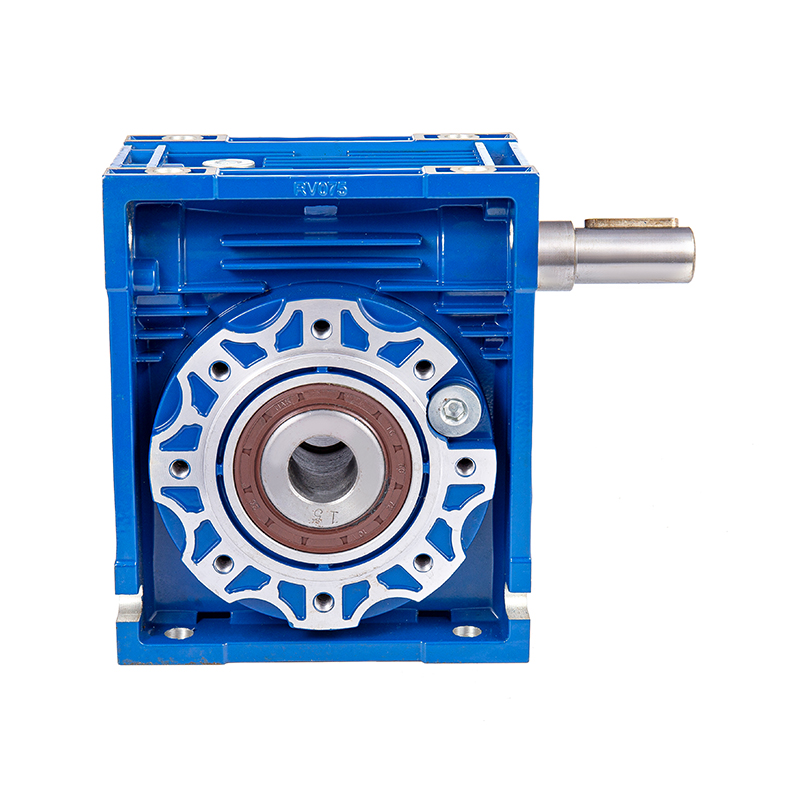

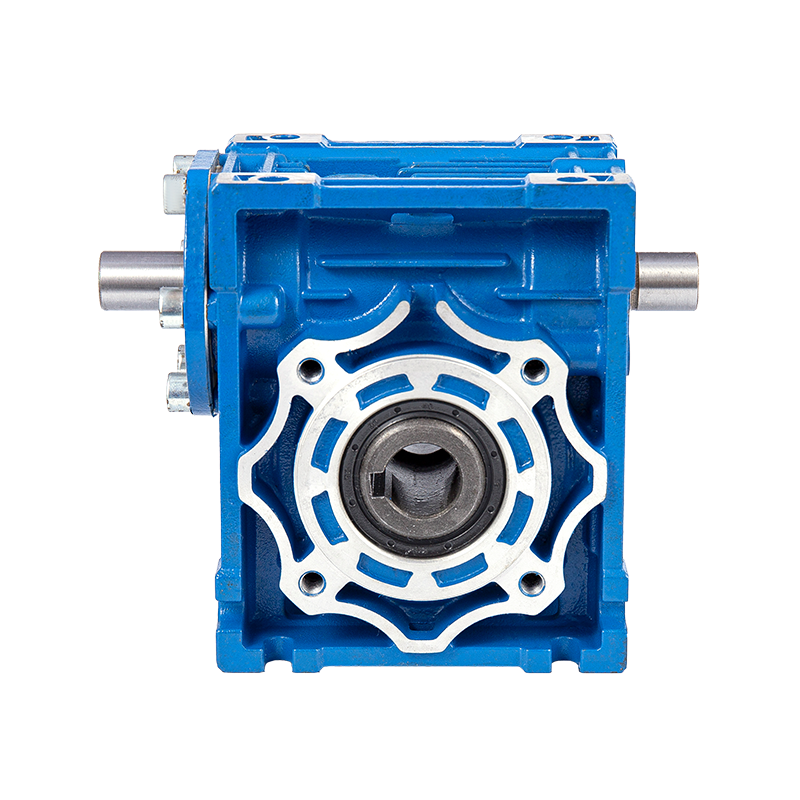

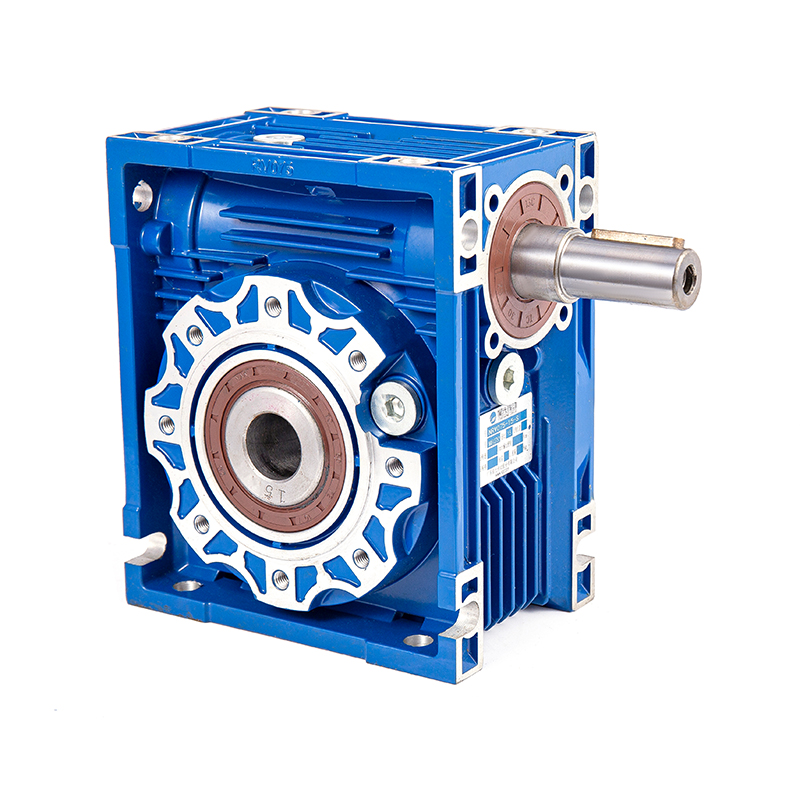

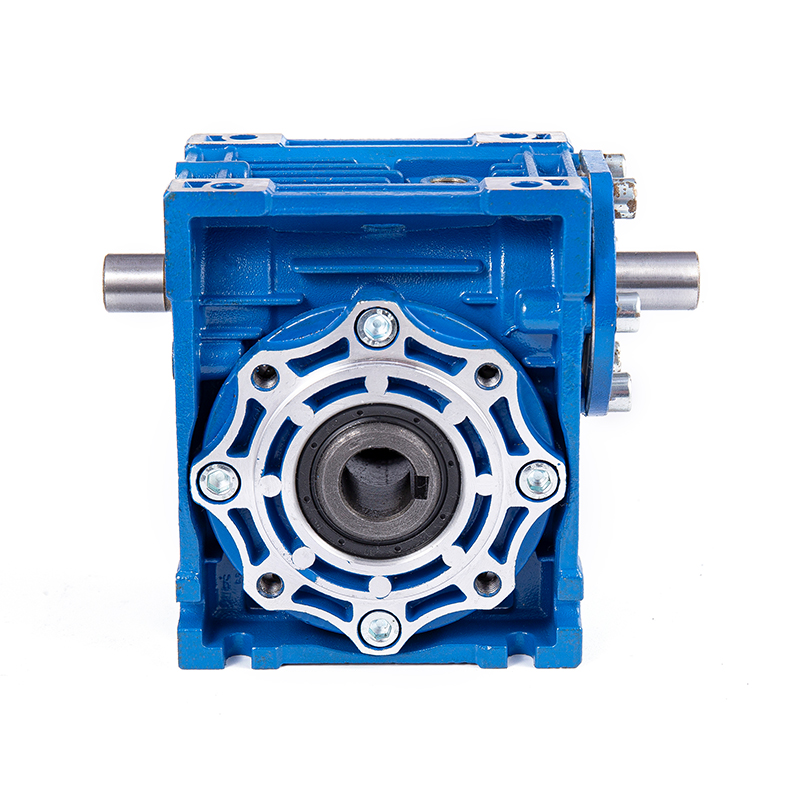

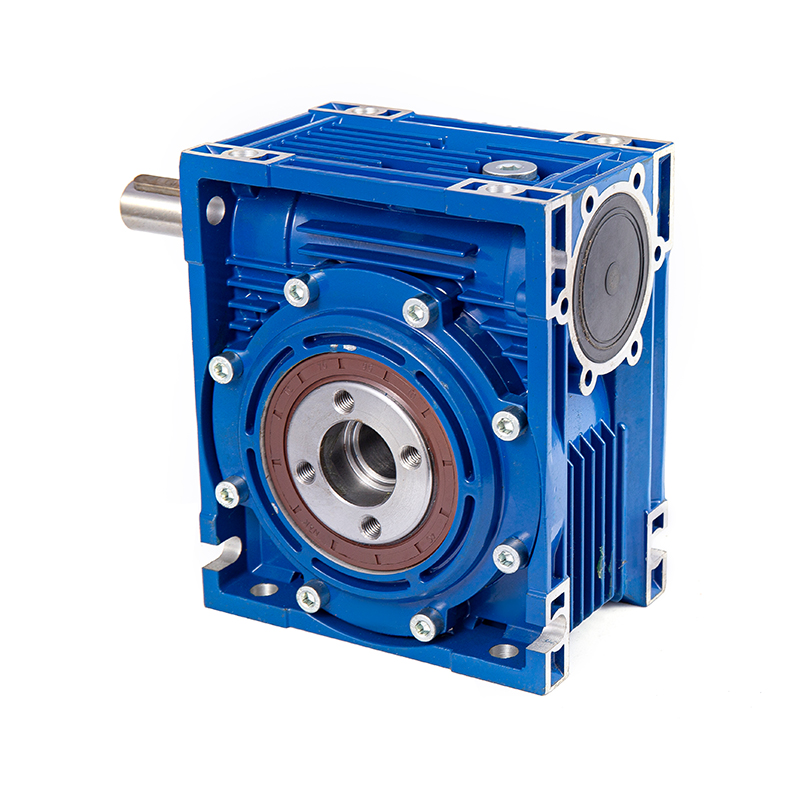

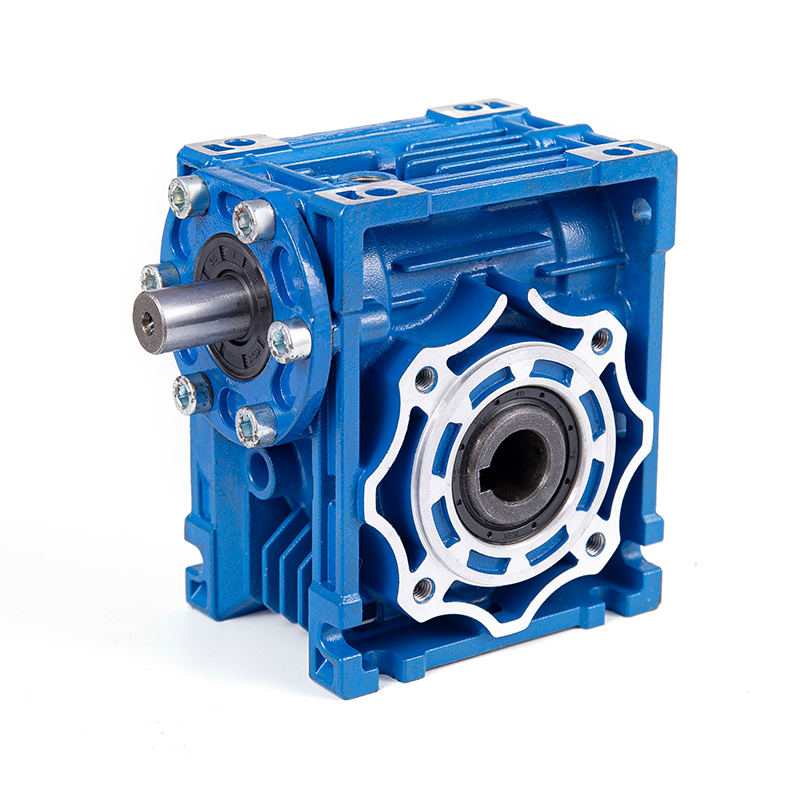

NRV 웜기어 감속기

에너지 효율성 및 내구성: 고하중 조건에서 NRV 웜기어 감속기의 성능

1. 감속기의 고부하 조건의 핵심 과제
높은 토크 및 충격 부하: 광업, 야금, 항만 기계 및 기타 시나리오의 순간 부하 특성.
연속 작동 가열 문제: 웜 기어 마찰로 인한 온도 상승이 윤활 및 재료에 미치는 영향.
마모 및 피로 수명: 톱니 표면 마모 및 베어링 파손과 같은 일반적인 고장 모드.

2. 에너지 효율 최적화 설계 NRV 웜기어 감속기
고정밀 웜 프로세스: 기어 연삭 기술을 사용하여 마찰 손실을 줄이고 전달 효율을 향상시킵니다(최대 90% 이상).
특수 윤활 솔루션: 열 감쇠를 줄이기 위한 고온 합성 윤활제 또는 그리스 윤활.
경량 및 방열 구조: 박스 방열 핀 설계 또는 강제 냉각 옵션.

3. 내구성 강화 핵심기술
재질 선택: 웜은 합금강으로 경화되고 웜휠은 내마모성 주석 청동(ZCuSn10Pb1)을 사용합니다.
밀봉 및 부식 방지: IP65 보호 수준 및 습하거나 먼지가 많은 환경을 위한 특수 코팅.
부하 테스트 데이터: 표준 작업 조건 및 고부하에서 MTBF(평균 고장 간격) 사례 비교.

4. 산업적 적용사례
시멘트 산업: 원료 분쇄기 구동 시스템의 장기 안정성.
리프팅 장비: 빈번한 시동-정지 및 가변 하중 조건에서 신뢰성 검증.
철강 압연기: 고온 환경에서의 피로 방지 성능.

5. 유지 관리 권장 사항 및 에너지 효율성 균형
정기 검사 포인트 : 오일 오염, 치아 표면 마모 흔적.
에너지 효율성과 비용 사이의 균형: 초기 투자와 장기적인 에너지 절약 이점(예: 기어 감속기와의 비교)

유지 관리 및 문제 해결: NRV 웜 기어 감속기의 서비스 수명을 연장하기 위한 핵심 사례

1. 일상관리의 포인트
윤활 관리
오일 레벨과 오일 품질(오염, 산화, 물 혼합)을 정기적으로 점검하십시오.
작업 조건에 따라 적절한 윤활유(광유, 합성유, 그리스)를 선택하십시오. 고온 환경에서는 고온 저항 그리스를 사용해야 합니다.
처음 500시간 작동한 후에는 오일을 교체하고, 그 다음에는 4000~5000시간마다 또는 매년(작업 조건에 따라) 교체하십시오.

조임 및 밀봉 검사
진동으로 인한 구조적 손상을 방지하기 위해 볼트와 플랜지 연결이 느슨하지 않은지 확인하십시오.
씰(예: 오일 씰 및 O-링)이 오래되었거나 누출되면 먼지/물 침입을 방지하기 위해 제때에 교체하십시오.

온도 및 진동 모니터링
적외선 온도계를 사용하여 베어링 및 웜 온도를 모니터링합니다(비정상적인 온도 상승은 윤활 부족 또는 과부하를 나타낼 수 있음).
진동 분석기는 비정상적인 진동(샤프트 정렬 불량, 기어 마모 또는 베어링 손상으로 인해 발생할 수 있음)을 감지합니다.

2. 일반적인 실패 모드 및 문제 해결 방법
(1) 비정상적인 소음
가능한 원인: 윤활 부족, 기어 마모, 베어링 손상, 느슨한 조립.
문제 해결 단계:
윤활유가 충분한지, 오염되었는지 확인하고, 필요하면 교체하십시오.
웜 기어 톱니 표면을 분해하고 검사하여 벗겨짐이나 구멍이 있는지 관찰하십시오.
베어링을 수동으로 회전시켜 고착이나 비정상적인 소음이 있는지 확인하고 필요한 경우 교체하십시오.
연결 볼트가 느슨해졌는지 확인하고 다시 조이십시오.
(2) 오일 누출
가능한 원인: 씰의 노후화, 하우징의 균열, 오일 씰의 부적절한 설치 및 과도한 오일 레벨.
문제 해결 단계:
오일 씰, O-링 및 기타 씰이 경화되거나 손상되었는지 확인하고 고장난 부품을 교체하십시오.
하우징에 균열이나 모래 구멍이 있는지 관찰하고, 필요한 경우 하우징을 수리하거나 교체하십시오.
오일 레벨이 교정 상한을 초과하는지 확인하고 합리적인 범위로 조정하십시오.
(3) 출력축이 끼이거나 회전이 잘 되지 않습니다.
가능한 원인: 과도한 하중, 베어링 손상, 하우징에 이물질 유입, 샤프트 정렬 불량.

문제 해결 단계:
부하가 정격값을 초과하는지 확인하고 장비 작동 매개변수를 조정하십시오.
베어링이 손상되었는지 분해하여 확인하고 결함이 있는 베어링을 교체합니다.
상자 안의 금속 파편이나 기타 불순물을 청소하십시오.
모터와 감속기의 샤프트 정렬을 재보정합니다(레이저 정렬 장비가 선호됨).

(4) 효율의 현저한 감소(온도 상승이 너무 높음)
가능한 원인: 웜 기어의 과도한 마모, 윤활 불량, 열 방출 부족, 과부하 작동.

문제 해결 단계:
치아 표면의 마모를 확인하십시오. 마모가 10%를 초과하면 웜 기어 쌍을 교체해야 합니다.
표준에 맞는 윤활유를 교체하고 오일 회로가 막히지 않았는지 확인하십시오.
방열판을 청소하거나 강제 냉각 장치(예: 팬)를 설치하십시오.
실제 부하가 감속기의 정격 출력과 일치하는지 확인하십시오.

(5) 이상진동
가능한 원인: 샤프트 정렬 불량, 앵커 볼트 풀림, 기어 맞물림 불량, 베어링 마모.

문제 해결 단계:
다이얼 표시기나 레이저 정렬 장치를 사용하여 입출력 샤프트의 동축성을 수정하십시오.
앵커 볼트를 조이고 충격 패드가 노후되었는지 확인하십시오.
웜기어의 맞물림 간격을 확인하고 표준 범위로 조정합니다.
손상된 베어링이나 기어 부품을 교체하십시오.

3. 주요 부품의 수명 관리
웜 기어 쌍: 치면의 패임과 벗겨짐을 정기적으로 확인하십시오. 마모가 톱니 두께의 10%를 초과하면 교체하십시오.
베어링: 20,000-30,000 작동 시간마다 또는 비정상적인 소음이 발생하는 경우 교체하는 것이 좋습니다.
오일씰 : 1~2년마다 교체하며, 먼지가 많고 습한 환경에서는 주기가 단축됩니다.

4. 예방정비 계획의 예
매일: 오일 레벨, 비정상적인 소음 및 누출을 점검하십시오.
매월: 볼트를 조이고 외부 방열 구조물을 청소합니다.
6개월마다: 오일 테스트(점도, 산가, 입자상 물질).
매년: 종합적인 분해 및 검사, 마모 부품(예: 씰, 필터) 교체.

5. 수명 연장을 위한 고급 실습
부하 최적화: 장기간의 과부하 운전을 피하고 인버터를 사용하여 시동 충격을 줄입니다.
환경 제어: 보호 커버(먼지 및 습기 방지)를 추가하고 고온 환경에 냉각 팬을 추가합니다.
데이터 기반 유지 관리: IoT 센서(온도, 진동, 오일 품질)를 통합하여 예측 유지 관리를 달성합니다.
